Dreiachsige Sprühlackausrüstung, automatische Farbspritzmaschine für Helme Deutschland

Artikel

Anmerkung

Horizontale

später

-Anteriore Richtung (DPA)

X-Achsen-Gleitplattform

1. Die Gleitschiene verwendet eine selbstschmierende Linearführung der Serie 15 mit Flansch der Marke Taiwan Hiwin mit Modulschieber aus Aluminiumlegierung. Die maximale Antriebsgeschwindigkeit kann 2.0 M/S erreichen, was eine lange Lebensdauer gewährleistet. Der Riemen verwendet einen 5 m langen Draht-Stahl-Synchronriemen einer importierten Marke;

2. Die Genauigkeit der Hin- und Herbewegung beträgt 0.1 mm, die Genauigkeit der Positionierung beträgt 0.1 mm.

3. Der effektive Sprühbereich liegt innerhalb von 200 mm, der Hin- und Herbewegungsweg der X-Achse ≥200 mm;

4. Die X-Achse übernimmt den 200-W-Servomotor mit geringer Trägheit der taiwanesischen Marke DELTA.

5. Ein Satz Schieberegler auf der X-Achse.

Vertikale

oben unten

Richtung (DDU)

Z-Achsen-Hebemaschine

1. Die Gleitschiene verwendet eine selbstschmierende Linearführung der Serie 25 mit Flansch der Marke Taiwan Hiwin mit Modulschieber aus Aluminiumlegierung. Die maximale Antriebsgeschwindigkeit kann 1.5 M/S erreichen, was eine lange Lebensdauer gewährleistet. Der Riemen verwendet einen 5 m langen Draht-Stahl-Synchronriemen einer importierten Marke;

2. Die Genauigkeit der Hin- und Herbewegung beträgt 0.1 mm, die Genauigkeit der Positionierung beträgt 0.1 mm.

3. Der effektive Sprühbereich liegt innerhalb von 600 mm, der Hin- und Herbewegungsweg beträgt Z-Achse ≥600mm;

4.Z-Achse übernimmt den 400-W-Servomotor mit geringer Trägheit der taiwanesischen Marke DELTA;

5. Ein Satz Schieberegler in der Z-Achse.

W-Achse

Intern und

außen rotierend

Waffenmechanismus

Die P-Achse verfügt über einen Direktmotor, die Struktur ist einfach und langlebig, der Motor ist oben platziert. Dadurch wird die Oberflächenverschmutzung des Motors, die durch den aufprallenden Lackiernebel verursacht wird, vollständig vermieden. Es gibt die exklusive Verlängerungsstruktur der Niederdruck-Spritzpistole. Beim Besprühen kleiner und mittlerer Werkstücke ist es praktisch, die Seite des Produkts in einem kleineren Spalt zu besprühen.

1. Der Positionierungsfehler in der P-Achse ≤ 90′;

2. Der Grad der horizontalen Bewegung der Waffe: 0-180 Grad;

3. Die P-Achse verwendet das 57-Schrittmotorsystem und die Antriebsstrangkonfiguration mit 5 m Riemenscheibe.

4. Die P-Achse verfügt über einen rotierenden Pistolenmechanismus.

Numerische Steuerfunktion und Konfiguration

Online-intermittierendes Sprühen tippe

Der Touchscreen verwendet den Touchscreen der Beijing MCGS Brand TPC7062KX-Serie.

Die SPS verwendet das Produkt der taiwanesischen FATEK-Marke FBS-40MCT2AC.

Elektronisches Kontrollsystem

1. Der Luftschalter verwendet Komponenten der Marke CHINT.

2. Der SchaltercHing-Stromversorgung verwenden die taiwanesische MEANWELL-Stromversorgung;

3. Es verwendet den Original-Näherungsschalter und die Antwort der Marke Japan OMRAON.

4. Die Schaltung nutzt die GB-Leitung, die im Gehäuse montiert werden soll;

5. Alle Verbindungen sind mit Drahtohren und Computercode gekennzeichnet;

6. Durch den Einsatz eines unabhängigen elektrischen Schaltkastens wird wirksam verhindert, dass die elektrischen Elemente durch Farbe, Wasser und Staub beschädigt werden, und die Brandgefahr verringert.

Pneumatikkreislauf

Das Druckregelventil, das Barometer, das elektromagnetische Ventil und die Luftröhre sind alle bekannte Markenprodukte. Die Marke unterscheidet sich aufgrund der Bestandsänderungen geringfügig.

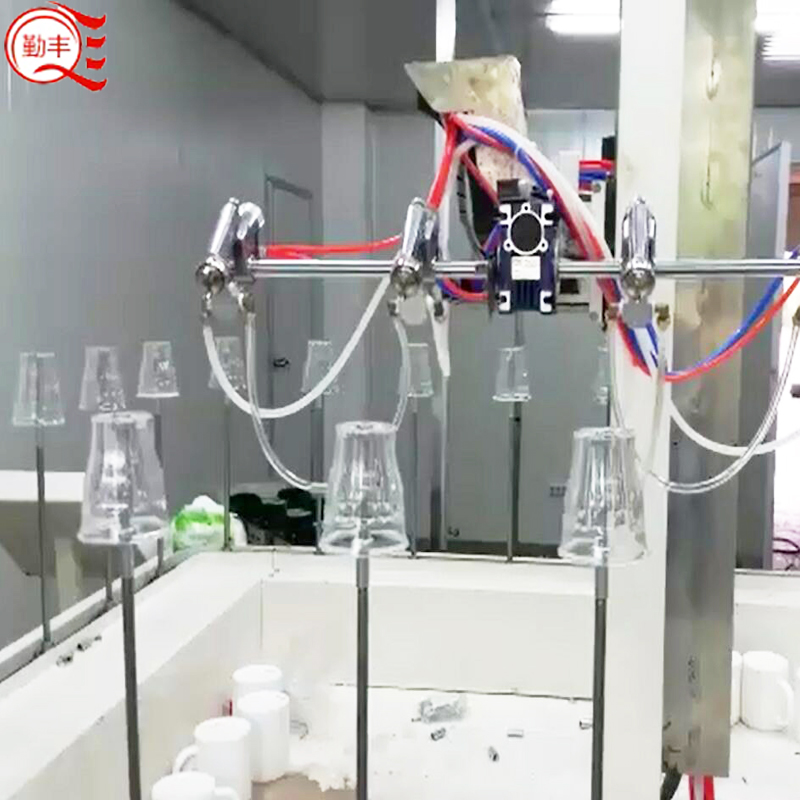

Spritzpistole und weiteres Zubehör

1. Die Waffen benutzen 6pc die Japan ANEST IWATA marke 101 serie automatische spritzpistole, Ein Satz Waffenständer ist ausgestattet und der Drehpunkt ist fixiert.

Es sind 2.1 Satzpumpen ausgestattet. Die Verbindungen sind dreigeteilt.

3. Ein Satz Ölleitung;

4. Ölleitung, Luftleitung, Öl-Wasser-Abscheider, Druckregelventil, elektromagnetisches Ventil sind ausgestattet.

Die Kabel- und Schleppkette

1. Die geräuschlose Hochgeschwindigkeits-Spezialschleppkette kann die durch die Tankkette während der Hochgeschwindigkeits-Hin- und Herbewegung verursachten Geräuschprobleme wirksam vermeiden.

2. Alle Tankketten sind im Uhrzeigersinn angeordnet, wodurch vermieden wird, dass die Tankkette bei einer Querkraft leicht abreißt.

3. Es wird im U-Schlitz installiert, wodurch verhindert wird, dass Staub auf das besprühte Werkstück gelangt.

4. Das Kabel besteht aus weichem Silikondraht, der sich perfekt für häufige Hin- und Herbewegungen eignet. Längere Lebensdauer als herkömmliche Kabel.

Hauptstruktur

1. Das Gestell besteht aus quadratischem Schweißen nach nationalem Standard, wobei das mechanische Design der Materialien vollständig berücksichtigt wird und eine gute Stabilität gewährleistet ist.

2. Die Gesamtgröße beträgt: L2200 * T1500 * H2500, Oberflächenbehandlung für elektrostatisches Stauben, stark und schwer zu zerkratzen.Die Oberflächenbehandlung ist eine elektrostatische Sprühkraftbehandlung. Stabil und nicht leicht zu zerkratzen.

3. Der Boden ist mit einem Edelstahlbecken ausgestattet.

Pistolen- und Kraftstoffversorgungssystem

1. Automatische Spritzpistolen: Japanisches automatisches Spritzen der Marke WA-101 der Marke ANEST IWATA. Das Kaliber beträgt 1.0 mm. Die Menge beträgt 4 Stück.

2. 2 Satzpumpen sind ausgestattet. Die Verbindungen sind dreiteilig.

3. Zwei Sätze Ölleitungen;

4. Ölleitung, Luftleitung, Öl-Wasser-Abscheider, Druckregelventil, elektromagnetisches Ventil sind ausgestattet.
