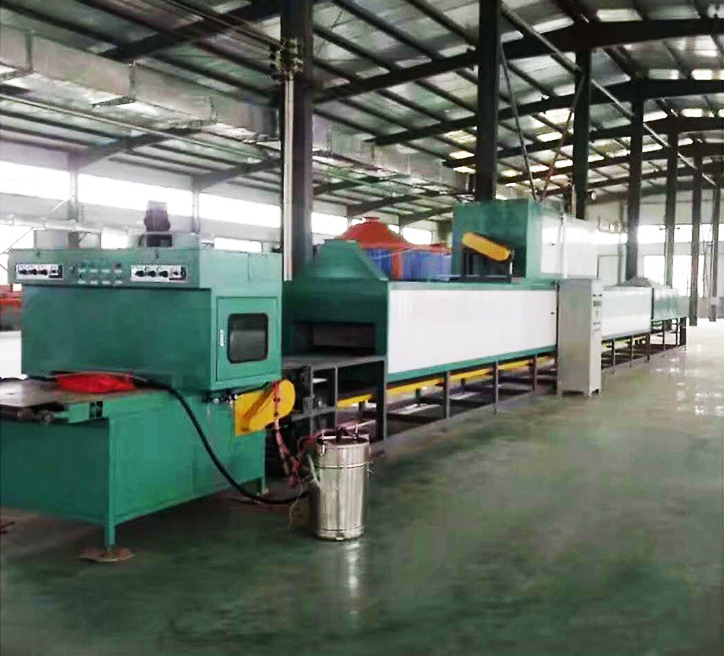

Línea de secado de recubrimiento en polvo de pastillas de freno, horno de curado de máquina de pulverización de polvo automático

Asunto

Observación

La línea transportadora
(1 juego)

1. El tamaño de la línea transportadora: Largo 3000 x ancho 800 x alto 1050 mm, los bastidores utilizan un diseño desmontable.

2. El taburete está hecho de soldadura. 50Sección caja de acero inoxidable x50mm. El pie de la máquina está equipado con una copa para pies ajustable. dentro de 30 mm.

3. Adopte la cinta transportadora verde danesa de PVC, la longitud total de la cinta es de 6 metros

4. El cuerpo está hecho de una sección de caja de acero inoxidable soldada de 2.5 mm.

4. El sistema de energía: el uso del motor Taiwán WANSHSMotor reductor de engranajes de 1HP de marca IN. transductor use TEl convertidor de frecuencia 1HP de la marca DELTA de Taiwán. Un conjunto de eje de transmisión, con piezas de transmisión equipadas (el rango de velocidad está entre 0.5 y 2 m/min).

5.1 juego de dispositivo automático de limpieza de polvo

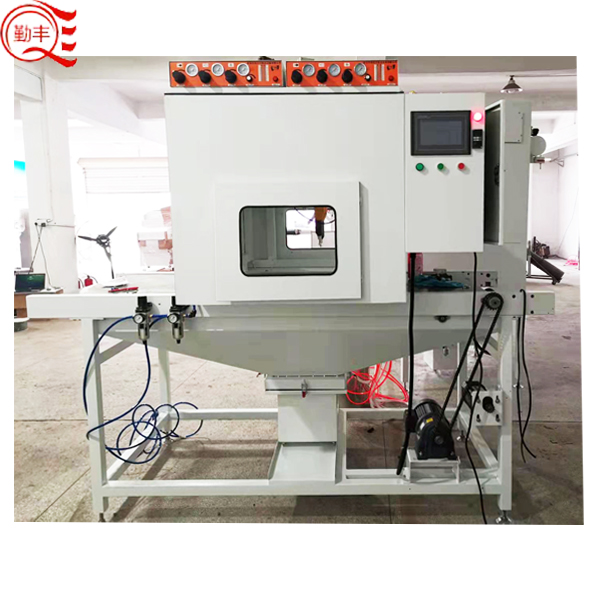

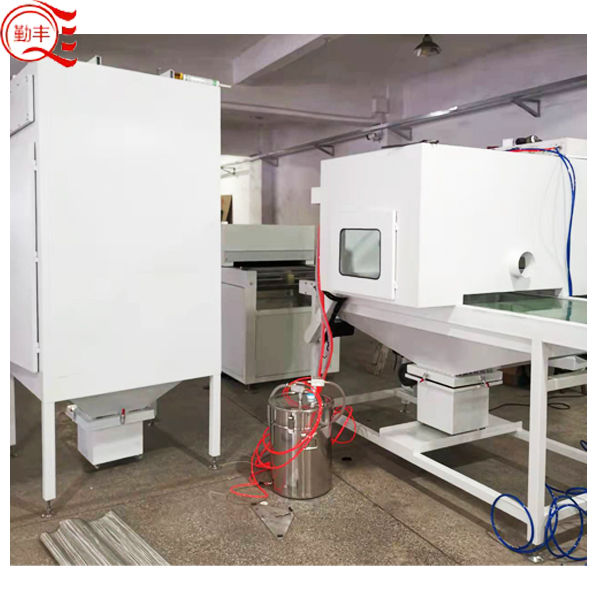

Cabina de pulverización
(1 juego)

1. El tamaño de la cabina de pintura es W1400mm×D2290mm×alto3000mm

2. Método de operación: pulverización automática.

3. Velocidad del viento de funcionamiento: la velocidad media del viento en la abertura después de la pulverización es de 0.4 m/s.

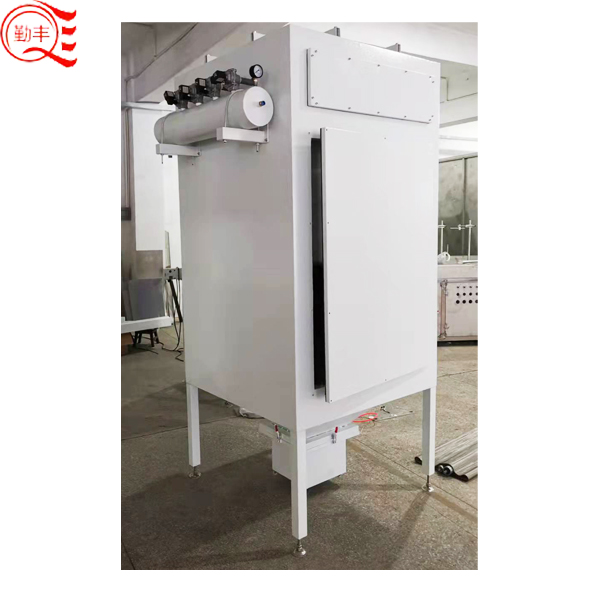

4. Método de recuperación de polvo: el elemento filtrante se recupera directamente, con un sistema automático de retrolavado por pulsos.

5. Especificaciones: La forma es W1800mm×H2500mm×D1900mm.

6. Material del cuerpo principal: se utiliza una placa de acero inoxidable de 1.2 mm202 para la placa lateral y un revestimiento de placa de acero inoxidable de 1.2 mm202 para la placa inferior.

6. Iluminación: 1 juego de lámpara fluorescente a prueba de polvo de 30W.

7. Modelo de ventilador: ventilador centrífugo de alta velocidad y presión media, volumen y presión de aire: 2000 m3/h, presión estática 1500 pa, motor: 3 KW, 380 V.

8. Tubo de filtro: El material es tela no tejida de fibra plisada, el tamaño de filtro más pequeño es Φ325*L600.

9. Controle los aparatos eléctricos: temporizadores, relés, interruptores de relé y luces indicadoras adoptan la serie Chint.

10. Control de pulso: relé de tiempo de pantalla digital electrónica, ancho de pulso 1-60 s, intervalo de pulso 1-60, minuto opcional.

11. Retrolavado: Boquillas de pulso, equipadas con 4 unidades.

12. Tanque de almacenamiento de gas: 1 Φ120×600.

13. 1 juego de mecanismo automático de reciclaje y tamizado

Motor alternativo de un solo eje

(1 juego)

1.The Ancho efectivo de pulverización: 800MM.

2. Adopta material de aluminio especial 65*65 para la máquina alternativa, servomotor Delta de 400W y correa de distribución especial.

3. PLC adopta Taiwán GRASA Marca con velocidad regulable. La carrera es ajustable.

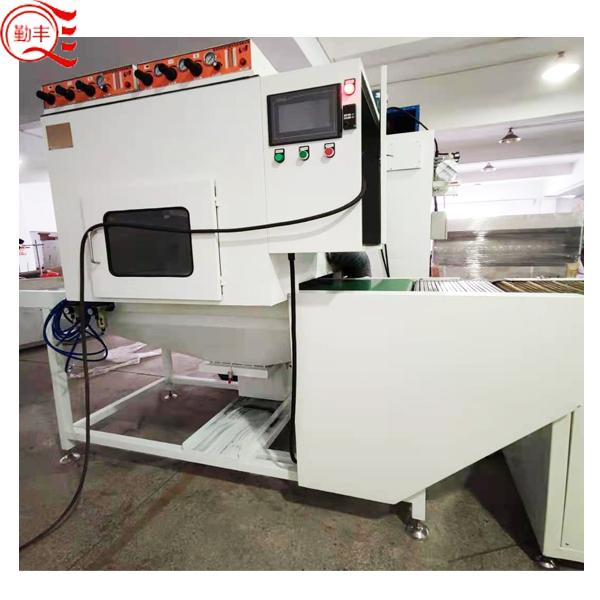

4. La pantalla táctil adopta 7 pulgadas. MCGS Modo de comunicación. Todos los parámetros ajustables se pueden reflejar directamente. Breve sección de funcionamiento clave.

5. Tracción a ruedas síncrona tipo 5M. La correa síncrona alternativa adopta el tipo de correa de alambre de acero especial L.

6. Taiwan HIWIN Pista lineal autolubricante tipo brida serie 25, equipada con módulo deslizante de aleación de aluminio, cojinete deslizante lineal, transferencia alternativa de deslizamiento simple y correa de distribución McGaudi.

7. La velocidad es de 0 a 1.5 metros por segundo.

8. La apertura de la pistola pulverizadora se puede realizar en la pantalla táctil, el panel de la caja eléctrica, el interruptor fotoeléctrico, etc.

9. 2 PC polvo automático domésticoElectrostático pistolas
